IoT INTERNET OF THINGS

Internet of Things IoT

インターエナジーは、センサーゲートウェイやセンサー端末、LTE通信基板などを開発、販売しています。
各種ハードウェアの開発やソフトウェア開発の豊富な経験をもとにIoT開発に取り組んでいます。
業務の効率化を図りたい方やIoTの導入など、IoTに関してのお悩みがございましたらお気軽にご相談ください。

Sensor Gateway センサーゲートウェイ

  • ・最大8チャンネルのアナログセンサーのデータを収集し、
    LTE、近距離無線でPCやサーバに情報を送信するゲートウェイです。
  • ・高出力のLoRaを搭載し、LTEが届かない遠隔地のモニタリングが可能です。
  • ・屋外設置が可能な防水防塵ケース。
  • ・Gatewayのソフトウェアをカスタマイズすることで、データの編集、加工が可能です。
  • *本製品はODM(Original Design manufacturing)製品です。

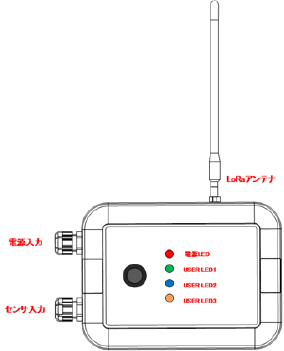

センサーゲートウェイ

概略仕様

ンサーインターフェース

チャネル数 アナログ    8ch    デジタルIO     2ch
アナログ入力電圧範囲 -10V    ~     +10V
分解能 16bit
センサー用電源出力 +15V     /     -15V
デジタルIO 5V

信仕様

近距離無線 2.4GHz帯
LTE LTE Cat.M1
920M帯 LoRa    20mW / 250mW

の他機能

電源スイッチ 押ボタンスイッチ
DIP SW 設定用DIP SW 4bit
LED 4個(電源LED(赤)、 USER LED(緑、青、オレンジ) 3個)
フラッシュメモリ 16Mbyte
センサー 加速度センサー(未実装) 、温湿度センサー(未実装)、拡張IFコネクタ

般仕様

電源 AC100V(ACアダプタで、DCに変換して供給)
消費電流 TBD
動作温度範囲 -10    ~    70℃
サイズ 110mm×150mm×40mm(アンテナ含まず)
ケース 防水防塵ケース      IP67

対応センサー

水位センサー / 電流センサー / CO2センサー / 圧力センサー / 温度センサー / レベルメータ

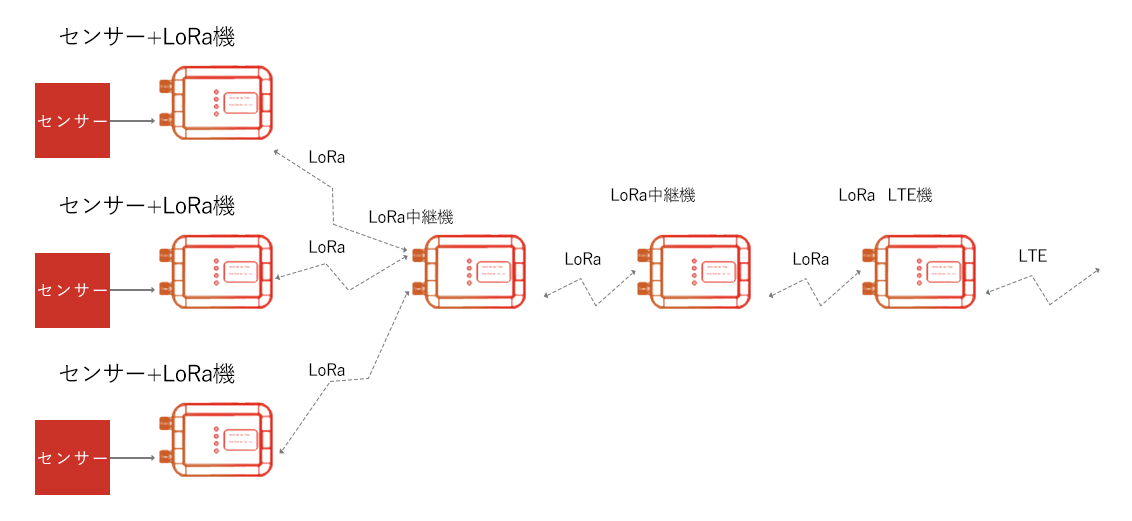

LoRa通信を使用したシステム例

LoRa通信を使用することで、LTE電波が届かないような遠隔地のモニタリングが可能となります。

対応センサー

Where to use 使用事例

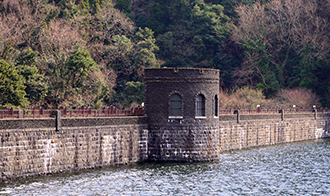

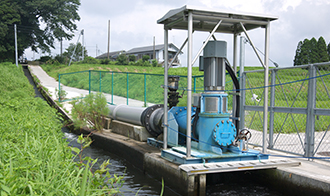

貯水池、河川の水位監視

水池、河川の水位監視

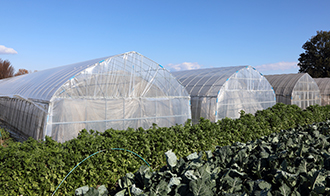

農業ビニールハウスの温度、湿度監視

業ビニールハウスの温度、湿度監視

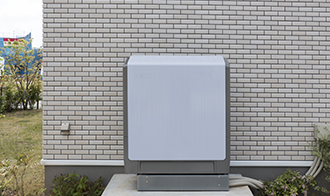

屋外電気設備の漏電、使用電流監視

外電気設備の漏電、使用電流監視

Sensor terminal センサー端末

製造業や農業、自動車などで使用されている各種データを収集、監視するセンサー端末を開発しています。
様々なデータの種類に対するセンサーデバイスの開発を行っておりますので、使用用途に合わせたセンサー端末をご提案いたします。

データの種類とセンサーの例を示します。

項目 デバイス
振動 振動センサー
ちり、埃 粉塵センサー
距離 TOF 粉塵センサー
3D TOFセンサー
静電気 静電気センサー
温度、湿度 温度、湿度センサー
画像 IPカメラ
電力 CT
騒音 音響センサー

Where to use 使用事例

製造装置の進捗モニタ、異常検出、予防保全

造装置の進捗モニタ、異常検出、予防保全

農業、畜産、水産分野での土壌、照度、温度、渇水の管理と制御

業、畜産、水産分野での土壌、照度、温度、渇水の管理と制御

自動車、船舶、建機の位置情報、稼働情報の管理、および故障予知

動車、船舶、建機の位置情報、稼働情報の管理、および故障予知

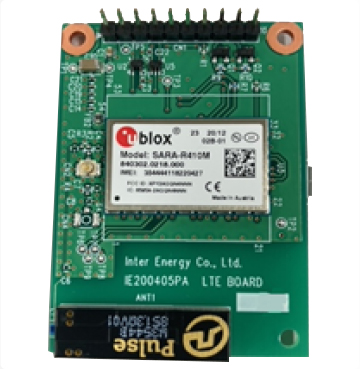

SUBSTRATE LTE Cat.M1基板 IWA-1101

LTE Cat.M1基板はアンテナ周辺などの回路開発が不要なため、様々な装置に組込みが容易でかつ安価な小型基板です。
UART/USBを使用したシリアル通信で、快適なLTE通信を実現いたします。

組込みイメージ

クラウドサーバ等

装置(ケース)

CPU

制御基板

uart

データの送受信

データの送受信
LTE Cat.M1
センサーゲートウェイ

概略仕様

LTE通信

規格 LTE Cat.MC
Band Japan(band 1, 8.19)
アンテナ 基板実装アンテナ
外部アンテナ用コネクタ(U.FLコネクタ)
SIMカード nanoSIM
技適認証 取得済み

ーザーインターフェース

UART 1系統
USB USB 2.0       microUSB
制御信号 PWR_ON / RESET

LTE通信

動作電圧 +3.2V ~ +4.2V
消費電力
通信時 200mA
パワーセーブ 8μA
アクティブ・アイドル 2mA

板サイズ

40mm×55mm×10mm

作温度範囲

-20 ~ +65℃
  • LTE Cat.1の対応が可能です。同一基板でモジュールを置き換えてご提供できます。
  • 各種インターフェース(RS-232C、Raspberry Pi、Arduino UNOなど)を搭載したカスタマイズが可能です。
  • 制御基板、制御ソフトウェアなどお客様ご希望の仕様で、受託開発を行います。

Where to use 使用事例

屋外装置のIoT(通信)に対応

外装置のIoT(通信)に対応

害獣対策装置、デマンド監視装置、農業ビニールハウスなどで使用されています。

既設IoTシステムをLTE通信に置き換え

設IoTシステムをLTE通信に置き換え

Ethernet、WiFi、LoRaWAN、3Gなどの通信手段を、全国の広い範囲、屋外で利用するために、LTE通信に置き換えます。

ヘルスケアのIoT(通信)に対応

ルスケアのIoT(通信)に対応

人、物の見守りの用途として使用されています。
